IMPRESSÃO DAS PCB'S - Circuitos Electronicos 3

A furação das pcb's é bastante simples, para isso basta um berbequim hobbydrill com as suas brocas respectivas; 0,4; 0,5; 06; 0,8; 1;0mm são as medidas que resultam melhor

Eu furei este circuito com 0,8 mm a 0,6 mm partiu-se.

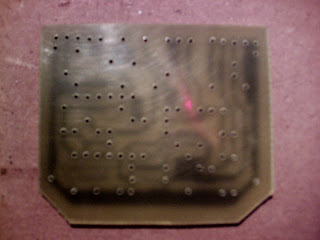

Os furos estão quase 100% ao centro, a furação é manual e sem suporte. Este é o lado da solda.

O lado dos componentes também ficou bem furado, seguido-se a etapa da soldadura dos componentes, aqui tem que ser ter cuidado para nao colocar os componentes fora do sitio.

Segue-se a etapa seguinte.. soldadura dos componentes.
