PROJECTO - LPB2 - parte 2 - LAYOUT DA CAIXA

Após ter soldado todos os componentes, comecei a planear a furação e o tipo de decoração aplicar, Neste clean boost 1 optei por meter o led no canto superior esquerdo, os jacks ao centro da caixa e o jack DC meti ao lado do switch 3DPT.

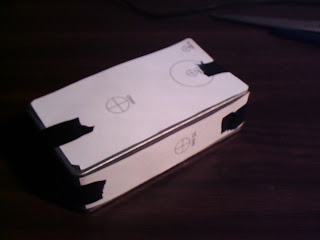

Com ajuda do Corel DRAW X4, desenhei todo o LAYOUT: Jacks, Jack DC, Led, Butões, Switch, com as respectivas medidas adequadas. Pessoalmente aconselho comprar um paquímetro para medir com rigor os furos. Depois costumo ir a um torneiro para fazer os furos com rigor.


E o resultado dos furos é super..


Para este Clean Boost decidi não pintar vou apenas aplicar um sticker transparente.
